Stromversorgung und Steuerung für einen 19-Zoll-HIL-Prüfstand

Aufgabe

Für einen HIL-Prüfstand im 19-Zoll-Format benötigte der Kunde zwei zentrale Baugruppen: eine Stromversorgung, die Prüfling und Prüfstand versorgt und die nötige Messtechnik mitbringt, und eine Steuerung für digitale Signale. Beide sollten sich ohne großen Aufwand in das vorhandene Testframework einbinden lassen.

Umsetzung

Wir haben beide Einschübe konstruiert und gefertigt und die Software an das Testframework angebunden.

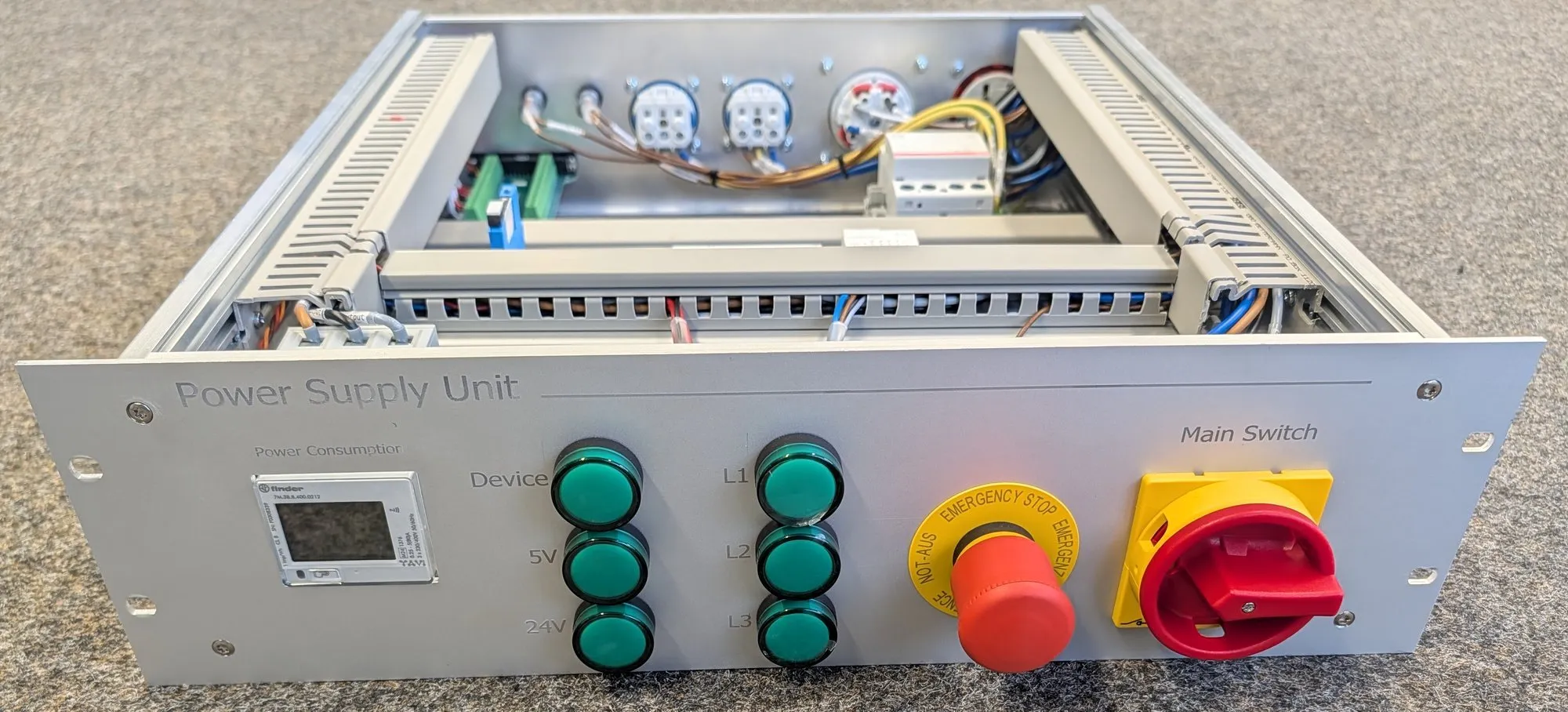

Power Supply Unit (PSU)

• Einspeisung über CEE-Stecker, Abgänge für den Prüfling mit 400 V und 230 V sowie eine zusätzliche 230-V-Steckdose
• Versorgung des Prüfstands mit 5 V und 24 V, Sicherungen von außen zugänglich
• Messung der Leistungsaufnahme mit Anzeige in der Frontplatte
• Meldeleuchten für die Prüflingsversorgung, 5 V, 24 V und die drei Außenleiter, dazu Not-Aus und Hauptschalter
• Signalschnittstelle zum Prüfstand über einen D-Sub-Stecker

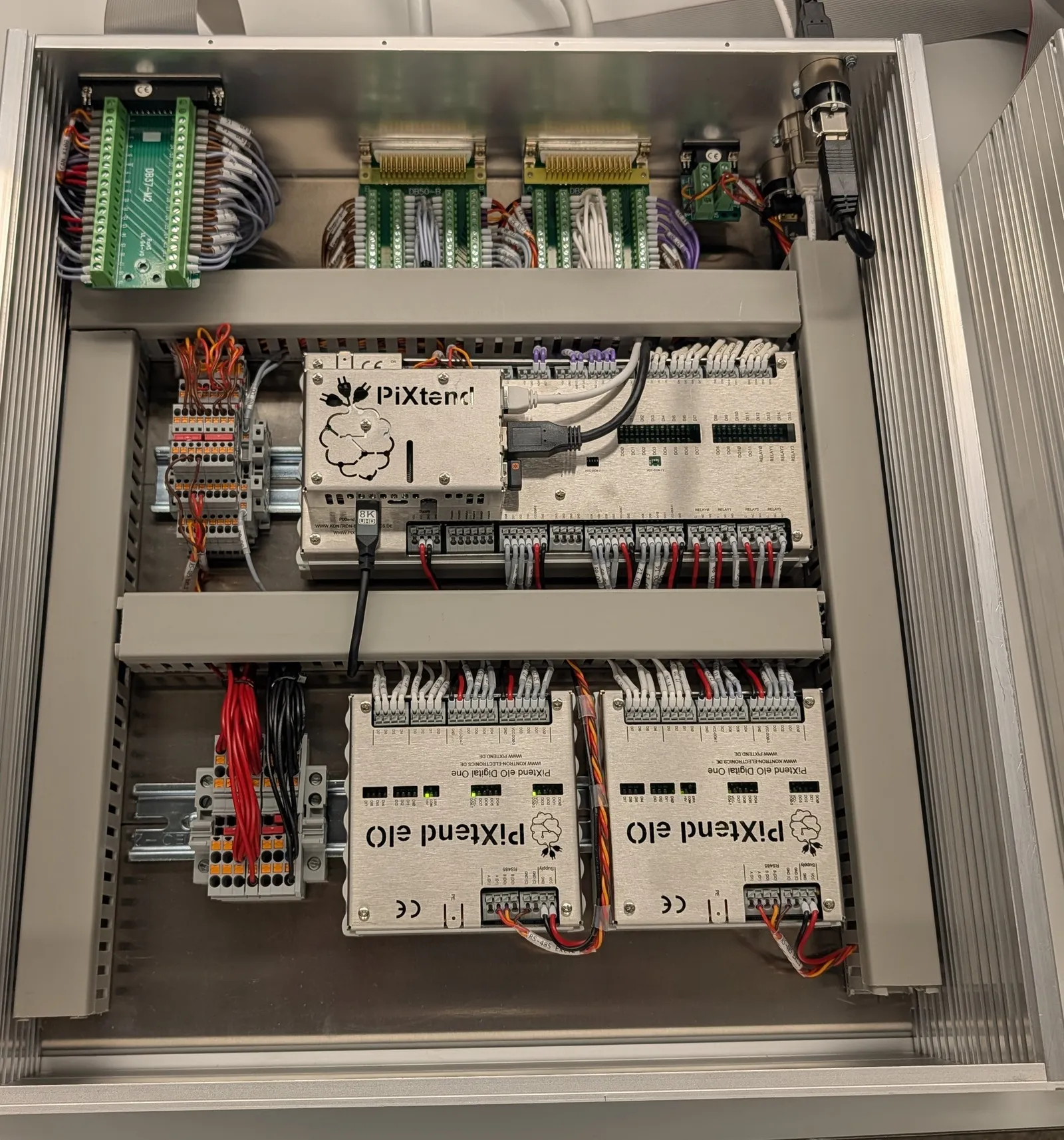

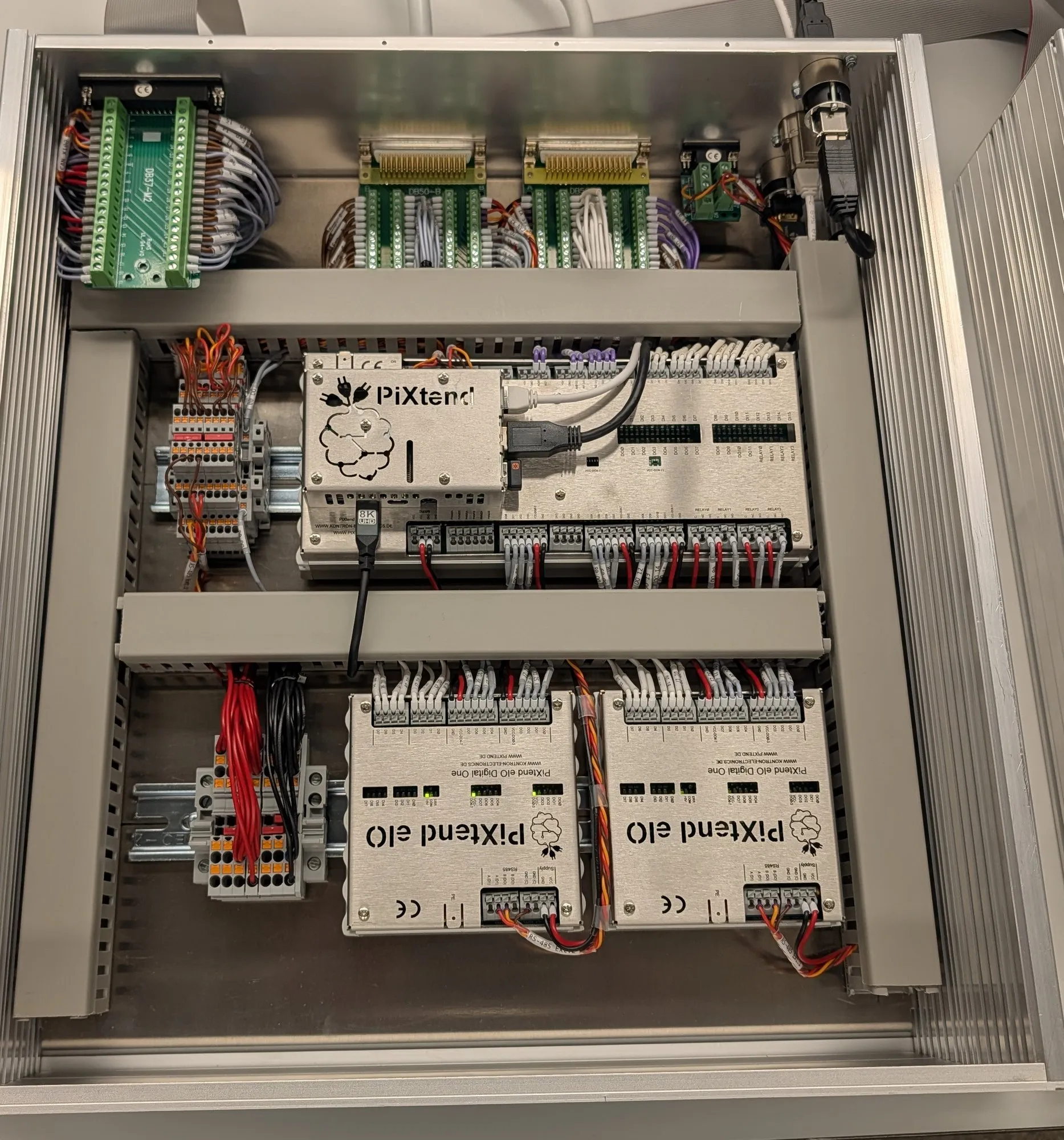

Control Unit

• 32 digitale Ein- und Ausgänge auf Basis einer kompakten CODESYS-Steuerung (Raspberry Pi mit PiXtend-Modulen)
• Übersichtliche Verdrahtung über Reihenklemmen, Übergabe der Signale über D-Sub-Steckverbinder

Softwareanbindung

• Anbindung an das Testframework des Kunden über die CODESYS-Steuerung und OPC UA
• Unterstützung des Kunden bei einer eigenen Bedienoberfläche für den Prüfstand, die über dieselbe Schnittstelle mit der Steuerung kommuniziert

Ergebnis

Entstanden ist eine leichtgewichtige und kostengünstige Lösung, die sich im harten Dauereinsatz bereits bewährt hat. Weil OPC UA in der Industrie weit verbreitet ist, konnte der Kunde die Bedienoberfläche mit unserer Unterstützung leicht selbst umsetzen.

Über diese Oberfläche verfolgt man am Prüfstand live, wie die automatischen Tests ablaufen. Fehler oder ein unerwartetes Systemverhalten fallen so sofort auf und lassen sich schnell beheben.

HIL ganzheitlich gedacht

Unsere Lösungen enden nicht bei der Hardware eines HIL-Prüfstands. Wir denken HIL ganzheitlich – aus Sicht der Testerinnen und Tester und mit Blick auf den Bedarf der Organisation.
